En juillet dernier, nous vous partagions la vidéo de la chaîne YouTube Smarter Every Day, où le fonctionnement du carburateur était détaillé grâce à un carburateur transparent. Dans cette vidéo, Destin, l’ingénieur qui a créé cette chaîne, avait imprimé en 3D un carburateur et tourné une vidéo 4K au ralenti pour expliquer simplement son fonctionnement. Un autre Youtubeur, TROdesigns, va plus loin et a créé un moteur 4 temps équipé d’un cylindre transparent, afin de mieux appréhender son fonctionnement.

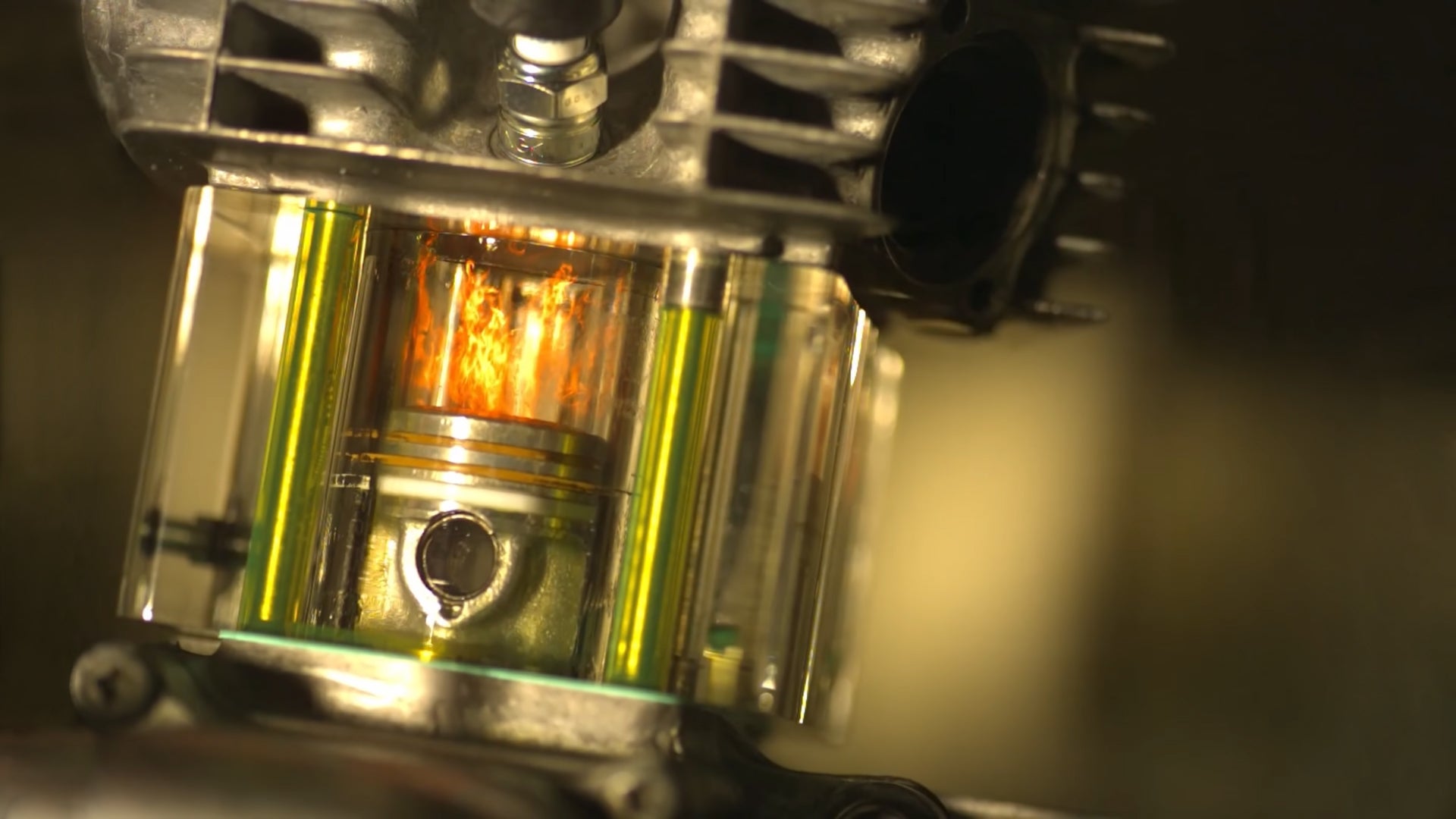

Le moteur en question provient d’une Honda XR75 de 1977, le cylindre a été remplacé par une version en acrylique transparent qui permet de voir le processus de combustion se réaliser. Le piston lui-même est conforme à la pièce d’origine, mais il a été ébavuré et poli pour minimiser les rayures sur la paroi du cylindre en plastique. Le taux de compression a été diminué de 9,5:1 à 8,7:1 pour le permettre de fonctionner avec ce cylindre spécifique. Les segments sont usinés sur mesure à partir de téflon pour réduire la friction.
Tournée en résolution 4K, cette vidéo détaille le processus de combustion à l’intérieur du moteur. Les étapes d’admission, de compression, de combustion et d’échappement sont toutes clairement visibles et l’engrenage de soupape et le piston se déplacent ensemble en séquence. La flamme est simple à observer dans le cylindre, tout comme les gaz d’échappement. Il y a suffisamment de détails pour voir les gouttelettes de mélange d’air/carburant, le calage de l’allumage et les segments faire de leur mieux pour sceller la paroi du cylindre.
Pour les plus pressés d’entre nous, la partie interessante commence à 13 min. Dès le début, il y a beaucoup de détails sur l’usinage des segments et l’assemblage minutieux du moteur. C’est aussi incroyable de voir à quel point cela fonctionne bien. Une fois le moteur chaud, les rayures et la buée sur le cylindre acrylique sont minimisées et on peut facilement voir ce qui se passe.
Comme pour le carburateur transparent, ce bloc acrylique ne durera pas très longtemps et a été construit uniquement à des fins de démonstration. Néanmoins, cette vidéo de TROdesigns est relativement passionnante à regarder !
